ضریب انتقال حرارت (U-Value) پنجره چیست و چرا اهمیت دارد؟
ضریب انتقال حرارت پنجره یا U-Value نشان میدهد چه مقدار گرما از طریق پنجره در اثر اختلاف دمای داخل و خارج، عبور میکند. واحد آن معمولاً W/m²K است و هرچه این عدد کمتر باشد پنجره از نظر انتقال حرارت عملکرد بهتری دارد.

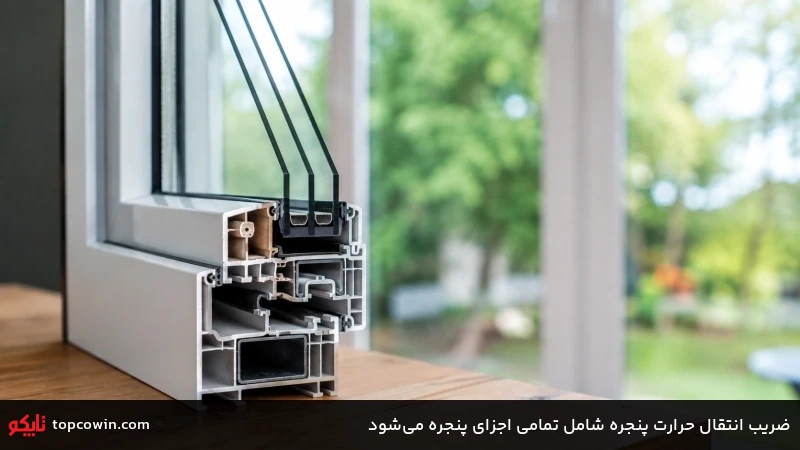

نکته مهم این است که برای ارزیابی یک پنجره کامل نباید فقط عدد مربوط به شیشه را بررسی کرد بلکه قاب، شیشه و اجزای اتصال آنها در عملکرد حرارتی پنجره نقش دارند.
فرض کنید در مشخصات دو پنجره برای یکی Uw برابر 1.4 و برای دیگری 2.2 W/m²K اعلام شده است. در شرایط یکسان پنجره اول انتقال حرارت کمتری خواهد داشت.
همین عدد میتواند برای مقایسه اولیه دو محصول مفید باشد اما برای انتخاب نهایی باید نوع شیشه، قاب، ابعاد پنجره، تابش خورشید و کیفیت نصب را هم در نظر گرفت.
#ضریب انتقال حرارت (U-Value) پنجره چیست؟
U-Value یا U-Factor معیاری برای بیان میزان انتقال حرارت از یک جزء ساختمانی است. در مورد پنجره این انتقال حرارت از مجموعهای تشکیلشده از شیشه و قاب عبور میکند.
به زبان ساده اگر یک پنجره U-Value بالایی داشته باشد، گرما راحتتر از آن عبور میکند. در فصل زمستان، گرمای داخل ساختمان راحتتر به بیرون منتقل میشود و در تابستان نیز گرمای بیرون آسانتر به داخل راه پیدا میکند. بنابراین کاهش U-Value معمولاً به بهبود عایقکاری حرارتی پنجره کمک میکند.
فرمول ساده انتقال حرارت را میتوان به صورت زیر در نظر گرفت
Q = U × A × ΔT
در این رابطه Q میزان انتقال حرارت، U ضریب انتقال حرارت، A مساحت پنجره و ΔT اختلاف دمای دو طرف پنجره است.
مثلاً اگر دو پنجره مساحت یکسانی داشته باشند و اختلاف دمای داخل و خارج نیز ثابت باشد پنجرهای که U کمتری دارد حرارت کمتری را از خود عبور میدهد.
#U-Value پنجره چگونه محاسبه میشود؟
مقدار U یک پنجره به یک جزء خاص محدود نیست. نوع شیشه، قاب، فاصله بین جدارهها، گاز داخل شیشه، پوششهای کمگسیل و ساختار اتصال شیشه به قاب میتوانند روی نتیجه اثر بگذارند.
استاندارد ISO 10077-1 روش محاسبه انتقال حرارت پنجرهها و درهای عابر را مشخص میکند و انواع مختلف شیشه و قاب از جمله قابهای فلزی دارای یا فاقد شکست حرارتی را در نظر میگیرد.
به همین دلیل اگر فروشنده فقط عدد U شیشه را اعلام کند هنوز نمیتوان از آن عدد برای قضاوت درباره عملکرد کل پنجره استفاده کرد.
#تفاوت Uw، Ug و Uf چیست؟
این سه اصطلاح یکی از مهمترین نکاتی هستند که هنگام بررسی مشخصات فنی پنجره باید بدانید.
Ug ضریب انتقال حرارت بخش شیشهای است. حرف g از واژه Glass گرفته شده است. بنابراین اگر روی مشخصات فنی یک شیشه عدد Ug=1.1 W/m²K درج شده باشد این عدد عملکرد حرارتی خود شیشه را توصیف میکند نه کل پنجره.
Uf مربوط به قاب یا Frame است و عملکرد حرارتی پروفیل قاب را نشان میدهد.
Uw ضریب انتقال حرارت کل پنجره یا Whole Window است و از ترکیب عملکرد شیشه، قاب و بخشهای مرتبط به دست میآید. برای مقایسه دو پنجره این عدد معمولاً کاربردیتر از Ug بهتنهایی است.
منابع تخصصی NFRC نیز برای ارزیابی عملکرد محصول، U-factor کل محصول را بر اساس اجزایی مانند شیشه، قاب، فاصلهانداز و سایر بخشهای پنجره بررسی میکنند.
پس اگر فروشنده بگوید «این شیشه U=1.1 دارد»، این جمله بهتنهایی نشان نمیدهد کل پنجره U=1.1 دارد.
#چه عواملی روی U-Value پنجره تأثیر دارند؟
نوع شیشه یکی از عوامل اصلی است. شیشه تکجداره معمولاً انتقال حرارت بیشتری نسبت به شیشههای چند جداره دارد. ایجاد فضای بین دو یا چند لایه شیشه و استفاده از گازهایی مانند آرگون میتواند عملکرد حرارتی مجموعه شیشه را بهبود دهد.
پوشش Low-E نیز با کاهش انتقال حرارت تابشی به بهبود عملکرد حرارتی شیشه کمک میکند. البته Low-E فقط برای کاهش U-Value مطرح نیست و عملکرد خورشیدی شیشه نیز باید با شاخصهایی مانند SHGC بررسی شود.
عامل مهم بعدی قاب است. آلومینیوم معمولی رسانایی حرارتی بالایی دارد و اگر قاب از نظر حرارتی اصلاح نشده باشد، میتواند به افزایش انتقال حرارت کمک کند. در پروفیلهای آلومینیوم ترمال بریک، یک لایه کمرسانا بین بخشهای داخلی و خارجی قاب قرار میگیرد تا مسیر مستقیم انتقال حرارت کاهش پیدا کند.
نوع پروفیل UPVC، تعداد حفرهها، طراحی مقاطع، جنس و ساختار فاصلهانداز شیشه و کیفیت آببندی نیز در عملکرد واقعی پنجره اثر دارند.
#آیا U-Value کمتر همیشه بهتر است؟
از نظر صرفاً انتقال حرارت عدد U پایینتر نشاندهنده انتقال حرارت کمتر است. اما انتخاب پنجره فقط با پایینترین U-Value انجام نمیشود.

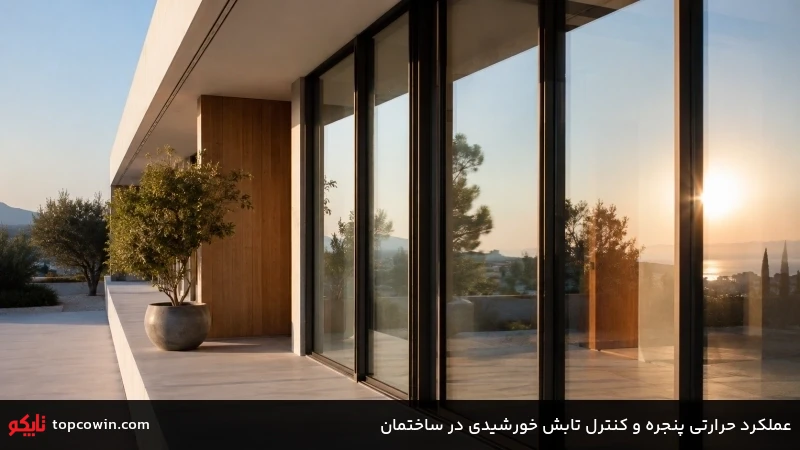

برای مثال در یک ساختمان واقع در منطقه گرم و آفتابی کنترل ورود انرژی خورشیدی میتواند به اندازه کاهش انتقال حرارت هدایتی مهم باشد. در چنین شرایطی باید SHGC و جهت قرارگیری پنجره نیز بررسی شود.
در ساختمانهای سردسیر، کاهش اتلاف حرارت ممکن است اولویت بیشتری داشته باشد.
به همین دلیل مقایسه حرفهای پنجره باید مجموعهای از شاخصها را در نظر بگیرد، از جمله U-Value، کنترل تابش خورشیدی، عبور نور، نشت هوا و مشخصات شیشه و قاب. NFRC نیز در ارزیابی محصولات پنجره، U-factor را در کنار شاخصهایی مانند SHGC، Visible Transmittance و Air Leakage مطرح میکند.
#هنگام خرید پنجره U-Value را چگونه بررسی کنیم؟
اگر در مرحله خرید یا تعویض پنجره هستید، فقط پرسیدن «U شیشه چقدر است؟» کافی نیست. از تولیدکننده یا فروشنده بخواهید Uw کل پنجره را برای ترکیب مشخص پروفیل و شیشه اعلام کند.
این نکته بهخصوص زمانی مهم است که دو پیشنهاد قیمت ظاهراً مشابه دریافت کردهاید. ممکن است هر دو فروشنده از عنوان «شیشه دوجداره» استفاده کنند، اما ترکیب شیشه، فاصله بین جدارهها، نوع پوشش، گاز، قاب و ابعاد پنجره متفاوت باشد.
برای مقایسه دقیقتر این مشخصات را کنار هم قرار دهید:
مشخصه | چرا مهم است؟ |
Uw | عملکرد حرارتی کل پنجره |
Ug | عملکرد حرارتی شیشه |
Uf | عملکرد حرارتی قاب |
نوع شیشه | مشخص میکند پنجره تکجداره، دوجداره یا سهجداره است |
Low-E | کاهش انتقال حرارت تابشی و کنترل انرژی خورشیدی |
گاز بین جدارهها | میتواند عملکرد حرارتی شیشه را بهبود دهد |
نوع قاب | مانند UPVC، آلومینیوم ترمال بریک و سایر سیستمها |
کیفیت نصب | مانند UPVC، آلومینیوم ترمال بریک و سایر سیستمها |
یک نکته عملی هم وجود دارد: عدد U اعلامشده بدون واحد و بدون مشخص کردن اینکه مربوط به شیشه است یا کل پنجره، اطلاعات کاملی نیست.
#رابطه U-Value با مصرف انرژی و آسایش حرارتی
پنجره بخش مهمی از پوسته ساختمان است و اختلاف عملکرد حرارتی آن میتواند روی بار گرمایشی و سرمایشی اثر بگذارد. اگر انتقال حرارت از پنجره زیاد باشد در زمستان سطح داخلی شیشه سردتر میشود و در تابستان نیز گرمای بیرون راحتتر به فضای داخلی منتقل میشود.
در یک اتاق با پنجره بزرگ این موضوع محسوستر است. ممکن است سیستم گرمایش ساختمان روشن باشد اما فردی که کنار پنجره نشسته احساس سرمای بیشتری کند چون سطح داخلی پنجره نسبت به دیوار عایق، شرایط حرارتی متفاوتی دارد.
البته U-Value پایین بهتنهایی تضمین نمیکند ساختمان کممصرف باشد. نشت هوا، نحوه نصب، عایق دیوار و سقف، جهت پنجره، سایهاندازی و شرایط اقلیمی نیز روی عملکرد نهایی اثر میگذارند.
حتی استانداردهای محاسبه U-Value نیز انتقال حرارت ناشی از نشت هوا و اثر تابش خورشیدی را جدا از این شاخص در نظر میگیرند.
#جمعبندی
ضریب انتقال حرارت U-Value پنجره یکی از شاخصهای اصلی برای سنجش عملکرد حرارتی آن است. هرچه مقدار U کمتر باشد انتقال حرارت از پنجره کمتر خواهد بود.
با این حال هنگام مقایسه محصولات نباید فقط به Ug شیشه یا یک عدد تبلیغاتی روی کاتالوگ توجه کرد. اگر هدف شما مقایسه واقعی دو پنجره است ابتدا Uw کل پنجره را بررسی کنید و بعد نوع شیشه، Low-E، گاز بین جدارهها، جنس قاب، ترمال بریک بودن پروفیل و کیفیت نصب را در کنار آن قرار دهید.
اگر برای یک پروژه ساختمانی در حال انتخاب پنجره هستید بهتر است مشخصات فنی چند ترکیب مختلف شیشه و پروفیل را کنار هم بگذارید.
در بسیاری از پروژهها همین مقایسه مشخص میکند که پرداخت هزینه بیشتر برای یک ترکیب خاص واقعاً چه بهبودی در عملکرد حرارتی ایجاد میکند.
