انواع پروفیل‌های نمای کرتین وال و کاربردهای آن‌ها

امروزه نمای کرتین وال به دلیل ظاهر زیبا و مدرن محبوبیت خاصی در میان معماران و مردم پیدا کرده است. می‌دانیم که زیبایی همه چیز نیست و در کنار زیبایی فاکتورهایی مانند عایق‌بندی نیز اهمیت زیادی دارند. نمای کرتین وال با حفظ عملکرد و کارایی در کنار زیبایی ظاهری به شما این امکان را می‌دهد که با خیال راحت برای ساختمان خود این نما را انتخاب کنید. نمای کرتین وال نمایی کاملا شیشه‌ای است و یکی از جدیدترین انواع نما برای ساختمان‌ها مدرن و امروزی است.

یکی از مهم‌ترین گزینه‌ها در این نما انتخاب بهترین پروفیل نمای کرتین وال است. انتخاب پروفیل نمای کرتین وال یکی از چالش‌ها قبل از اجرای این نما برای ساختمان‌ها است. در اجرای نمای کرتین وال از پروفیل‌های مختلفی مانند پروفیل آلومینیوم، پروفیل UPVC و پروفیل فولادی استفاده می‌شود. در این مقاله برای آشنایی بیشتر شما با این پروفیل‌ها توضیحاتی در مورد آن‌ها ارائه کرده‌ایم. پس تا انتهای این مقاله با تیم تاپکو همراه باشید.

#جنس پروفیل‌های مورد استفاده در نمای کرتین وال

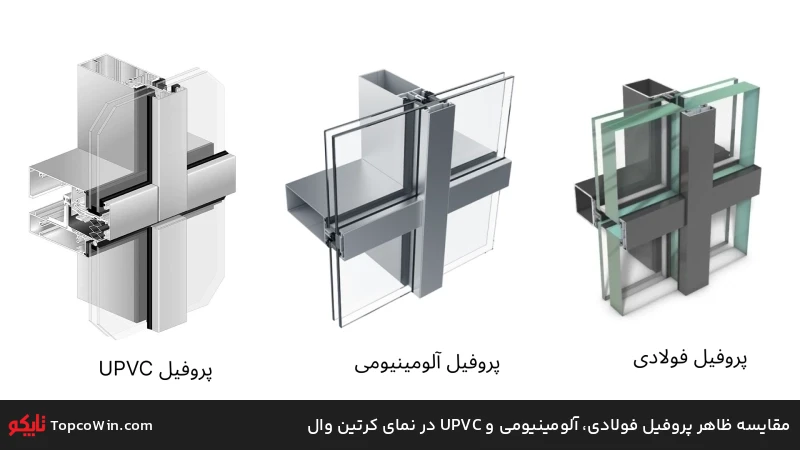

#1. پروفیل آلومینیوم

پروفیل آلومینیوم از رایج‌ترین پروفیل‌های مورد استفاده در نمای کرتین وال است. پروفیل آلومینیوم در کنار وزن سبک، مقاومت بسیار بالا و عایق‌بندی خوبی دارد بنابراین برای به‌کارگیری در نمای کرتین وال مناسب است. در نمای کرتین وال دو نوع از پروفیل‌های آلومینیوم به کار می‌روند که در ادامه به بررسی آن‌ها می‌پردازیم.

پروفیل آلومینیوم ترمال بریک: کلمه ترمال بریک (Thermal Break) به معنی شکست حرارتی است. در این نوع پروفیل عایق‌بندی پروفیل با استفاده از تیغه‌ای به نام تیغه پلی آمید تقویت شده افزایش پیدا می‌کند. در پروفیل آلومینیوم ترمال بریک دو بخش پروفیل به وسیله تیغه پلی آمید از یکدیگر جدا شده و عملکرد عایق‌بندی این پروفیل بهبود پیدا می‌کند. پروفیل آلومینیوم ترمال بریک به عنوان یکی از بهترین پروفیل‌های عایق حرارت در بازار شناخته شده است. استفاده از پروفیل آلومینیوم ترمال بریک در نمای کرتین وال باعث بهبود عملکرد حرارتی نما می‌شود. پروفیل آلومینیوم ترمال بریک با جلوگیری از انتقال حرارت، استفاده از وسایل گرمایش و سرمایش را کاهش داده و هوای خانه را مطلوب نگه می‌دارد.

پروفیل آلومینیوم اکسترود شده: پروفیل‌های آلومینیوم اکسترود شده طی فرایند اکستروژن آلومینیوم تولید می‌شوند. در این فرایند پروفیل‌های آلومینیوم درون قالب‌ها با فشار بسیار زیاد عبود داده می‌شوند تا پروفیل آلومینیوم با سطح مقطع مشخصی تولید شود. بیلت‌های آلومینیومی را درون دستگاه قرار داده و به آن فشار وارد می‌کنند تا از قالب عبور کند، تمام طول پروفیل خارج شده از دستگاه یک شکل مشخص دارد.

#2. پروفیل UPVC

پروفیل‌های UPVC از عایق‌بندی بسیار خوبی برخوردار هستند و تا حد زیادی از عبور حرارت، رطوبت و صدا جلوگیری می‌کنند. همچنین پروفیل‌های UPVC ظاهری شیک دارند و می‌توانند نمایی زیبا برای ساختمان شما به ارمغان بیاورند. پروفیل UPVC از مقاومت بالایی در برابر ضربات و شرایط آب و هوایی مختلف برخوردار است بنابراین در مواجهه با شرایط مختلف آسیبی نمی‌بیند. استفاده از پروفیل UPVC برای نمای کرتین وال هزینه‌های شما را کاهش داده و نمایی با طول عمر بالا به شما تحویل می‌دهد. تنها عیب پروفیل‌های UPVC برای مورد استفاده قرار گرفتن در نمای کرتین وال وزن سنگین‌تر آن‌ها نسبت به پروفیل‌های آلومینیومی است. پروفیل UPVC بیشتر در مناطقی با رطوبت بالا برای نمای کرتین وال استفاده می‌شود زیرا این پروفیل ضد زنگ بوده و در برابر رطوبت مقاوم است.

#3. پروفیل فولادی

پروفیل‌های فولادی در اجرای نمای کرتین وال زیاد رایج نیستند و در موارد کمی مورد استفاده قرار می‌گیرند. پروفیل فولادی زمانی در نمای کرتین وال استفاده می‌شود که ابعاد شیشه‌ها بسیار بزرگ باشد. معمولا در نمای کرتین وال از شیشه سکوریت و شیشه لمینت استفاده می‌شود که وزن نسبتا بالایی دارند. این شیشه‌ها در ابعاد بالا نیازمند پروفیل‌هایی با مقاومت بسیار بالا هستند که توانایی تحمل وزن بالای این شیشه‌ها را داشته باشند. در پروژه‌هایی با ابعاد شیشه بزرگ بهتر است از پروفیل‌های فولادی برای تثبیت جایگاه شیشه‌ها استفاده کرد. مقاومت فولاد بسیار زیاد است و توانایی نگه داشتن وزن شیشه‌های بزرگ را دارد. بنابراین در این پروژه‌ها برای افزایش مقاومت نما از بهترین پروفیل نمای کرتین وال با لامل‌هایی با جنس فولاد استفاده می‌شود.

#پروفیل‌های نمای کرتین وال

#1. پروفیل افقی و پروفیل عمودی

پروفیل‌های افقی و عمودی در نمای کرتین وال به صورت افقی و عمودی در نمای کرتین وال به کار می‌روند و مقاومت این نما را افزایش می‌دهند. پروفیل‌های عمودی از پنل‌های شیشه‌ای به کار رفته در نمای کرتین وال پشتیبانی کرده و پروفیل‌های افقی استحکام این نما را افزایش می‌دهند. این پروفیل‌ها به عنوان تقسیم کننده‌ی فضاهای شیشه‌ای نمای کرتین وال نیز به کار می‌روند.

• پروفیل‌های عمودی (که به آن‌ها mullion می‌گویند) معمولاً وظیفه تحمل بارهای عمودی و استحکام ساختاری را بر عهده دارند. این پروفیل‌ها به صورت عمودی در سرتاسر نمای ساختمان نصب می‌شوند.

• پروفیل‌های افقی (که به آن‌ها transom می‌گویند) برای اتصال پروفیل‌های عمودی به یکدیگر استفاده می‌شوند و در برخی طراحی‌ها ممکن است بارهای افقی را نیز تحمل کنند.

#2. پروفیل‌های گوشه‌ای

پروفیل‌های گوشه‌ای در نمای کرتین وال در گوشه‌های ساختمان که پنل‌های شیشه‌ای به یکدیگر می‌رسند به کار می‌روند. دیوارهای نمای کرتین وال در گوشه‌های ساختمان به یکدیگر می‌رسند و باید آن‌ها را به وسیله‌ی پروفیل‌های گوشه‌ای به یکدیگر متصل کرد.

#3. پروفیل پنجره

در اجرای نمای کرتین وال برای پنجره‌ها و بازشوها پروفیل‌های مجزا تعبیه می‌شود. پروفیل پنجره و درب‌ها نیز از قابلیت‌های عایق‌بندی و مقاومت بالا برخوردار هستند. تعبیه پروفیل‌های مجزا برای بازشوهای درب و پنجره در ساختمان موجب افزایش زیبایی و عملکرد در این نما می‌شود.

#4. پروفیل عایق حرارت و رطوبت

نمای کرتین وال باید از عایق‌بندی مناسبی برخوردار باشد تا استفاده از انرژی را کاهش داده و از ورود رطوبت به داخل ساختمان جلوگیری کند. پروفیل‌های عایق حرارت از انتقال گرما جلوگیری می‌کنند و هوای داخل ساختمان را مطلوب نگه می‌دارند. پروفیل‌های عایق رطوبت نیز از نفوذ رطوبت و آب ناشی از بارش برف و باران به داخل ساختمان جلوگیری کرده و مانع آسیب رسیدن به ساختمان می‌شوند.

#5. پروفیل محافظ

از آنجایی که نمای کرتین وال نمایی تماما شیشه است نیازمند سیستم محافظتی خوبی است. با نصب پروفیل‌های محافظ در نمای کرتین وال می‌توان از شیشه‌ها محافظت کرد و تا حدودی مانع آسیب رسیدن به شیشه‌ها شد.

#محاسبه وزن پروفیل‌های کرتین وال

وزن پروفیل‌های کرتین وال بستگی به چند عامل اصلی دارد از جمله نوع و جنس پروفیل، ابعاد آن (عرض، ضخامت، و ارتفاع) و طراحی کلی سیستم.

#وزن پروفیل‌های آلومینیومی

آلومینیوم به‌دلیل وزن سبک، مقاومت در برابر خوردگی و قابلیت شکل‌پذیری بالا، یکی از مواد رایج برای ساخت پروفیل‌های کرتین وال است.

وزن آلومینیوم: چگالی آلومینیوم حدود 2.7 گرم بر سانتی‌متر مکعب است.

وزن پروفیل‌ها: برای محاسبه وزن یک پروفیل آلومینیومی، می‌توان از فرمول زیر استفاده کرد:

وزن = حجم*چگالی

#پروفیل‌های آلومینیومی با طراحی خاص

در پروفیل‌های کرتین وال که از آلومینیوم با طراحی‌های خاص برای کاهش وزن استفاده می‌شود، ممکن است بخش‌هایی از پروفیل توخالی یا به‌صورت مقطع‌های مختلفی طراحی شوند که باعث کاهش وزن کلی شود. به‌طور معمول، پروفیل‌های آلومینیومی سبک‌تر از پروفیل‌های فولادی هستند و این ویژگی می‌تواند تأثیر زیادی در کاهش وزن کل سیستم کرتین وال داشته باشد.

#وزن پروفیل هایی فولادی

فولاد یکی دیگر از مواد رایج برای ساخت پروفیل‌های کرتین وال است که وزن بیشتری نسبت به آلومینیوم دارد.

وزن فولاد: چگالی فولاد حدود 7.8 گرم بر سانتی‌متر مکعب است.

وزن پروفیل‌ها: برای فولاد، فرمول مشابه برای محاسبه وزن استفاده می‌شود، اما به دلیل چگالی بالاتر فولاد، وزن پروفیل‌های فولادی بیشتر خواهد بود.

#محاسبه دقیق وزن پروفیل‌ها

برای محاسبه دقیق‌تر وزن پروفیل‌ها، علاوه بر چگالی، باید به ابعاد دقیق پروفیل (عرض، ارتفاع، ضخامت و شکل هندسی) و نوع پروفیل (توخالی یا جامد) توجه کرد. به طور کلی، در طراحی پروفیل‌ها معمولاً از جداول و داده‌های استاندارد برای تعیین وزن استفاده می‌شود.

#اثر انتخاب مصالح بر وزن نمای کرتین وال

آلومینیوم: همان‌طور که گفته شد، آلومینیوم به دلیل وزن سبک‌تری که دارد، بیشتر در پروژه‌هایی که نیاز به کاهش بار مرده دارند (مانند ساختمان‌های بلند) مورد استفاده قرار می‌گیرد.

فولاد: فولاد برای پروژه‌هایی که نیاز به مقاومت بیشتر و تحمل بارهای سنگین دارند انتخاب می‌شود، اما وزن بیشتری دارد.

# وزن کل سیستم کرتین وال

وزن کلی سیستم کرتین وال به مجموع وزن پروفیل‌ها و شیشه‌ها بستگی دارد. برای مثال، در سیستم‌های شیشه‌ای با پروفیل‌های آلومینیومی، وزن شیشه‌ها نیز باید در نظر گرفته شود. وزن شیشه‌ها معمولاً بسته به ابعاد آن‌ها (ضخامت و اندازه) متفاوت است:

• شیشه‌های تک‌جداره: معمولاً بین 15 تا 30 کیلوگرم بر متر مربع.

• شیشه‌های دوجداره: معمولاً بین 30 تا 50 کیلوگرم بر متر مربع.

جمع‌بندی وزن پروفیل‌ها

به طور کلی پروفیل‌های آلومینیومی معمولاً وزنی در حدود 10 تا 50 کیلوگرم برای هر متر طول دارند.

پروفیل‌های فولادی ممکن است وزنی در حدود 30 تا 100 کیلوگرم برای هر متر طول داشته باشند، بسته به ضخامت و طراحی آن‌ها. به‌طور کلی، برای هر پروژه خاص، وزن دقیق پروفیل‌ها باید بر اساس ابعاد، نوع مواد و طراحی آن‌ها محاسبه شود.

#نکاتی که باید در انتخاب بهترین پروفیل نمای کرتین وال در نظر داشته باشیم

• مهم‌ترین نکته توجه به عایق‌بندی پروفیل‌های موجود در بازار است. بهتر است برای نمای کرتین وال از پروفیلی با عایق‌بندی مناسب استفاده کرد.

• مواد اولیه و یراق آلاتی که در تولید پروفیل مناسب نمای کرتین وال به کار می‌روند بسیار مهم هستند و باید از کیفیت قابل قبولی برخوردار باشند.

• استحکام و مقاومت نیز در نمای کرتین وال بسیار حائز اهمیت است. بنابراین پروفیل نمای کرتین وال باید از استحکام بالایی برخوردار بوده و تحمل وزن شیشه‌ها را داشته باشد.

• پروفیل مناسب نمای کرتین وال بهتر است ظاهری زیبا و ظریف داشته باشد و زیبایی ساختمان را کاهش ندهد.

• علاوه‌بر این‌ها پروفیل نمای کرتین وال باید در شرایط آب و هوایی مختلف مقاوم باشد.

#نمونه‌هایی از کاربردهای موفقیت‌آمیز پروفیل‌های کرتین وال در دنیا

پروفیل‌های کرتین وال به عنوان یکی از اجزای کلیدی در طراحی نمای شیشه‌ای ساختمان‌ها، نقش مهمی در معماری مدرن ایفا می‌کنند. این سیستم‌ها علاوه بر مدرنیته به پایداری محیط زیست نیز کمک می‌کنند. در سراسر جهان نمونه‌های برجسته‌ای از پروژه‌های معماری موفق وجود دارند که با استفاده از کرتین وال‌ها توانسته‌اند توجه همگان را جلب کنند.

یکی از معروف‌ترین ساختمان‌هایی که نمای شیشه‌ای آن با استفاده از کرتین وال طراحی شده است، برج خلیفه در دبی است. این سازه‌ی بی‌نظیر نه تنها بلندترین ساختمان جهان محسوب می‌شود، بلکه نمای خیره‌کننده‌ی آن که توسط پروفیل‌های کرتین وال ایجاد شده است نیز نمادی از نوآوری در مهندسی معماری مدرن است.

در نیویورک نیز مرکز تجارت جهانی جدید نمونه‌ای دیگر از کاربرد موفقیت‌آمیز کرتین وال‌هاست. این پروژه‌ی برجسته با بهره‌گیری از تکنولوژی‌های پیشرفته و طراحی منحصر به فرد خود توانسته است استانداردهای جدیدی را برای ساخت بناهای مرتفع در صنعت تولید پنجره و نما تعیین کند.

این نمونه‌ها نشان‌دهنده قدرت و انعطاف‌پذیری پروفیل‌های کرتین وال در خلق فضاهای معمارانه نوآورانه هستند؛ فضایی که همزمان زیبایی ظاهری و کارکرد عملی را ارائه می‌دهد.

#ابعاد پروفیل‌های کرتین وال

ابعاد پروفیل‌ها بستگی به نیازهای طراحی و نوع سیستم کرتین وال دارد. این ابعاد معمولاً با توجه به عوامل مختلفی مانند:

• نوع مصالح (آلومینیوم، فولاد یا دیگر مواد)

• ارتفاع ساختمان (در ساختمان‌های بلندتر، ابعاد پروفیل‌ها بزرگ‌تر است)

• نوع بارهای وارد شده به ساختمان (بارهای باد، زلزله، وزن شیشه‌ها) تنظیم می‌شود.

عرض پروفیل‌ها: معمولاً بین 50 میلی‌متر تا 300 میلی‌متر است، البته در پروژه‌های خاص این مقدار می‌تواند بیشتر یا کمتر باشد.

ضخامت پروفیل‌ها: برای پروفیل‌های آلومینیومی معمولاً 2 تا 3 میلی‌متر است و برای پروفیل‌های فولادی این ضخامت ممکن است کمی بیشتر باشد.

ارتفاع پروفیل‌ها: معمولاً بین 3 متر تا 5 متر است و بر اساس نیاز طراحی می‌تواند تغییر کند.

ابعاد شیشه‌ها: اندازه شیشه‌ها که به پروفیل‌ها متصل می‌شود نیز متفاوت است، ولی ابعاد شیشه‌ها معمولاً در محدوده 3000x1500 میلی‌متر یا 2000x1000 میلی‌متر قرار دارد.

این ابعاد به طور کلی برای پروژه‌های معمول استفاده می‌شود و برای هر پروژه خاص، ممکن است بسته به نیازهای طراحی و مهندسی تغییر کند.

#نتیجه‌گیری

انتخاب پروفیل مناسب و با کیفیت برای نمای کرتین وال بسیار مهم است و تاثیر مستقیمی بر عملکرد و کارایی نمای کرتین وال دارد. بنابراین باید در انتخاب متریال نمای کرتین وال دقت کافی داشته باشیم و بهترین پروفیل نمای کرتین وال را انتخاب کنیم. برای مشاوره‌ی بهتر و سهولت در تصمیم‌گیری برای انتخاب پروفیل مناسب نمای کرتین وال با مشاوران تاپکو در ارتباط باشید.
