استاندارد 2800 چه تأثیری بر انتخاب پنجره دارد؟ الزامات ایمنی و نصب

استاندارد 2800 قرار نیست مشخص کند پنجره ساختمان حتماً از جنس UPVC، آلومینیوم یا نوع دیگری باشد. تأثیر اصلی این استاندارد بر پنجره به نحوه شکل‌گیری بازشو، مهار دیوار اطراف آن، نعل‌درگاه، چهارچوب و اتصالات پنجره مربوط می‌شود. به همین دلیل انتخاب یک پروفیل با کیفیت به‌تنهایی برای ایمنی پنجره در برابر زلزله کافی نیست.

اگر پنجره‌ای بزرگ در یک دیوار خارجی اجرا شود، باید همزمان با انتخاب ابعاد و مشخصات پنجره، وضعیت دیوار اطراف بازشو، روش مهاربندی و جزئیات اتصال نیز بررسی شود. این موضوع به‌خصوص در پنجره‌های عریض و قدی اهمیت بیشتری دارد.

در ویرایش پنجم استاندارد 2800 نیز ضوابط مربوط به اجزای غیرسازه‌ای و نحوه مهار آن‌ها مورد توجه قرار گرفته است. بنابراین اگر در حال ساخت ساختمان یا انتخاب پنجره برای یک پروژه جدید هستید بهتر است نوع پنجره را جدا از جزئیات سازه و دیوار بررسی نکنید.

#استاندارد 2800 چه ارتباطی با پنجره دارد؟

پنجره معمولاً عضو باربر اصلی ساختمان نیست اما داخل بازشوی دیوار قرار می‌گیرد و به اجزای اطراف خود متصل می‌شود. همین ارتباط باعث می‌شود ایمنی آن در برابر زلزله تا حد زیادی به وضعیت دیوار، قاب پیرامونی و نحوه اتصال وابسته باشد.

پیوست ششم استاندارد 2800 به طراحی و اجرای لرزه‌ای اجزای غیرسازه‌ای معماری می‌پردازد. دیوارهای غیرسازه‌ای، بازشوها و جزئیات مهار این اجزا در این بخش اهمیت پیدا می‌کنند.

#پنجره در دسته اجزای غیرسازه‌ای قرار می‌گیرد؟

پنجره به‌طور معمول عضو باربر سازه محسوب نمی‌شود اما به عنوان بخشی از مجموعه معماری ساختمان باید در کنار دیوار و بازشوی آن بررسی شود. مسئله اصلی این است که در زمان زلزله، حرکت نسبی ساختمان و تغییر شکل دیوار نباید باعث جدا شدن یا آسیب خطرناک اجزای پیرامون پنجره شود.

بنابراین وقتی از تأثیر استاندارد 2800 بر پنجره صحبت می‌کنیم منظور الزام به استفاده از یک مدل خاص پنجره نیست و بحث اصلی، ایمنی مجموعه بازشو و نحوه مهار آن است.

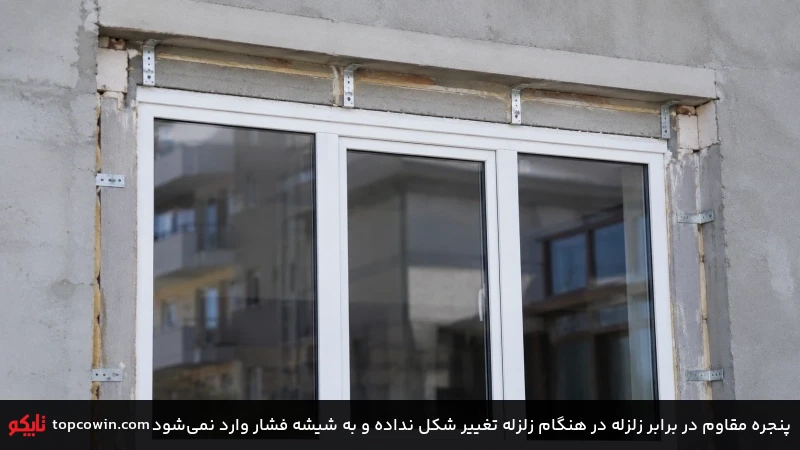

#چرا مهار پنجره در برابر زلزله اهمیت دارد؟

در هنگام زلزله ساختمان فقط به صورت عمودی یا افقی جابه‌جا نمی‌شود و تغییر مکان نسبی طبقات نیز اتفاق می‌افتد. اگر قاب پنجره بدون توجه به این حرکات به دیوار یا سازه متصل شده باشد امکان ایجاد فشار، تغییر شکل، ترک اطراف بازشو یا آسیب به شیشه و قاب وجود دارد.

به همین دلیل اتصال صحیح پنجره مقاوم در برابر زلزله باید از مرحله طراحی بازشو مورد توجه قرار بگیرد و نباید به روز نصب موکول شود.

#آیا استاندارد 2800 نوع پنجره را مشخص می‌کند؟

خیر. استاندارد 2800 نمی‌گوید برای یک ساختمان حتماً باید از پنجره UPVC یا آلومینیوم استفاده شود.

نوع پروفیل معمولاً بر اساس عواملی مانند ابعاد پنجره، وزن شیشه، دهانه، شرایط اقلیمی، عملکرد حرارتی و صوتی، طراحی معماری و مشخصات فنی سیستم انتخاب می‌شود. الزامات لرزه‌ای بیشتر به نحوه قرارگیری و مهار پنجره مربوط هستند.

#آیا پنجره UPVC از نظر استاندارد 2800 مجاز است؟

بله، جنس UPVC به‌خودی‌خود مغایرتی با الزامات لرزه‌ای ندارد. اما نمی‌توان صرفاً به دلیل استفاده از پروفیل UPVC، یک پنجره را از نظر اجرای لرزه‌ای تأییدشده دانست.

ابعاد قاب، وزن شیشه، نوع اتصال، زیرسازی و جزئیات دیوار اطراف بازشو باید متناسب با پروژه انتخاب شوند.

#پنجره آلومینیوم برای ساختمان‌های مقاوم در برابر زلزله مناسب است؟

پنجره آلومینیوم نیز مانند UPVC می‌تواند در ساختمان مورد استفاده قرار بگیرد. در اینجا جنس پروفیل تنها یکی از پارامترهای طراحی است.

برای پنجره‌های بزرگ، مقاومت و سختی پروفیل، وزن شیشه، ابعاد لنگه‌ها و روش انتقال نیرو به زیرسازی اهمیت بیشتری پیدا می‌کند. بنابراین انتخاب آلومینیوم یا UPVC باید بر اساس مشخصات واقعی پنجره و پروژه انجام شود نه صرفاً عنوان «مقاوم در برابر زلزله».

#جنس پروفیل مهم‌تر است یا نحوه نصب پنجره؟

اگر بخواهیم از دید اجرایی قضاوت کنیم کیفیت پروفیل بدون اتصال صحیح نمی‌تواند مشکل زیرسازی را جبران کند.

فرض کنید یک پنجره دوجداره با پروفیل مناسب و شیشه استاندارد خریداری شده اما قاب آن به زیرسازی ضعیف یا نامناسب متصل شده است. در چنین شرایطی انتخاب پروفیل خوب به‌تنهایی ایمنی کل مجموعه را تضمین نمی‌کند.

به همین دلیل هنگام بررسی پنجره باید سه موضوع را کنار هم دید: مشخصات خود پنجره، شرایط بازشو و نحوه اتصال آن به ساختمان.

#تأثیر استاندارد 2800 بر ابعاد بازشو و پنجره

یکی از مهم‌ترین بخش‌هایی که در عمل روی طراحی پنجره اثر می‌گذارد ابعاد بازشوی پنجره است.

در متن مربوط به ویرایش پنجم برای بازشوهای بزرگ‌تر از 2 متر، اجرای وادار و نعل‌درگاه در کنار بازشو مطرح شده است. برای بازشوهای کوچک‌تر نیز در صورتی که چهارچوب فلزی مناسب توان تحمل بارهای وارد شده را داشته باشد و عناصر مسلح‌کننده دیوار به قاب متصل شوند، شرایط متفاوت خواهد بود.

این نکته برای پنجره‌های عریض و قدی اهمیت زیادی دارد. در چنین پروژه‌هایی نمی‌توان ابتدا پنجره را با ابعاد دلخواه سفارش داد و بعد دیوار را با آن هماهنگ کرد.

#آیا استاندارد 2800 ابعاد پنجره را محدود می‌کند؟

بهتر است این موضوع را به شکل «محدودیت مستقیم ابعاد پنجره» در نظر نگیریم. استاندارد بیشتر برای ابعاد و شرایط بازشو، الزامات مهاربندی و جزئیات اجرایی مشخص می‌کند.

یعنی اگر طراحی معماری یک پنجره بسیار عریض را در نظر گرفته باشد مسئله این نیست که صرفاً بگوییم «پنجره بزرگ ممنوع است». باید بررسی شود که بازشو چگونه در دیوار اجرا و مهار می‌شود و چه جزئیاتی برای اطراف آن لازم است.

این تفاوت مهمی است چون در پروژه‌های مدرن، پنجره‌های بزرگ و شیشه‌های قدی بسیار رایج هستند و مسئله اصلی، طراحی صحیح زیرسازی و اتصال است.

#پنجره‌های قدی و عریض چه الزامات اجرایی دارند؟

هرچه بازشو بزرگ‌تر شود وزن پنجره و شیشه، طول دهانه و رفتار دیوار اطراف آن اهمیت بیشتری پیدا می‌کند.

برای مثال در یک پنجره سه‌متری، افزایش ضخامت پروفیل به‌تنهایی پاسخ کاملی به مسئله نمی‌دهد. باید مشخص شود که دیوار اطراف بازشو چگونه مهار شده، نعل‌درگاه چگونه اجرا می‌شود و قاب پنجره به چه زیرسازی‌ای متصل خواهد شد.

در چنین شرایطی هماهنگی میان معمار، طراح سازه و مجری پنجره اهمیت زیادی دارد.

#بازشوهای بزرگ چه تاثیری بر اجرای دیوار دارند؟

ایجاد بازشوی بزرگ باعث می‌شود بخش بیشتری از سطح دیوار حذف شود. در نتیجه نحوه انتقال و مهار نیرو در اطراف بازشو اهمیت بیشتری پیدا می‌کند.

به همین دلیل است که تغییر ابعاد پنجره در مرحله اجرا می‌تواند فقط یک تغییر معماری ساده نباشد و نیازمند بازبینی جزئیات دیوار و مهاربندی باشد.

#الزامات نصب پنجره بر اساس استاندارد 2800

نصب پنجره در یک دیوار غیرسازه‌ای فقط به قرار دادن فریم داخل فضای خالی و پر کردن درزها محدود نمی‌شود. چهارچوب، زیرسازی و اتصالات باید با سیستم دیوار و جزئیات سازه‌ای پروژه هماهنگ باشند.

برای بازشوهای بزرگ، وادارها و نعل‌درگاه می‌توانند در مهار بخش‌های اطراف بازشو نقش داشته باشند. بنابراین پیش از نصب باید مشخص باشد که قاب پنجره قرار است به چه عضوی متصل شود.

#اتصال چهارچوب پنجره به زیرسازی چگونه انجام می‌شود؟

نوع اتصال به سیستم دیوار، جنس چهارچوب، ابعاد پنجره و جزئیات طراحی پروژه بستگی دارد. نکته مهم این است که اتصال باید به یک زیرسازی مناسب انجام شود و صرفاً تکیه بر مصالح اطراف بازشو کافی نیست.

در پروژه‌های ساختمانی بهتر است جزئیات اتصال پنجره از قبل مشخص شود تا نصاب پنجره هنگام اجرا مجبور به تصمیم‌گیری کارگاهی و تغییر جزئیات طراحی نشود.

#فاصله پنجره از اجزای سازه‌ای چه اهمیتی دارد؟

پنجره نباید به شکلی اجرا شود که حرکت‌های مورد انتظار ساختمان یا دیوار باعث ایجاد فشار مستقیم و کنترل‌نشده روی قاب شود.

این موضوع در طراحی جزئیات نصب، ابعاد بازشو و نحوه پر کردن فواصل اطراف قاب باید در نظر گرفته شود. مقدار و روش اجرای این فاصله نیز باید مطابق جزئیات فنی پروژه تعیین شود.

#درز اطراف پنجره چگونه باید در نظر گرفته شود؟

درز پیرامون قاب فقط برای زیبایی یا آب‌بندی نیست. این فاصله باید در سیستم نصب، آب‌بندی و عملکرد حرکتی قاب نیز دیده شود.

استفاده از مصالح نامناسب یا پر کردن کامل و سخت درز بدون توجه به جزئیات اجرایی می‌تواند باعث انتقال نیروهای ناخواسته به قاب شود.

#وادار و نعل‌درگاه چه نقشی در نصب پنجره دارند؟

وادار یک عضو قائم برای مهار دیوار است که در برخی بازشوها در طرفین پنجره اجرا می‌شود. نعل‌درگاه نیز در قسمت بالای بازشو قرار می‌گیرد و برای مهار بخش بالایی دیوار کاربرد دارد.

نکته مهم این است که هیچ‌کدام از این دو عضو، بخشی از پروفیل پنجره محسوب نمی‌شوند. آن‌ها به سیستم مهار دیوار و بازشو مربوط هستند.

#وادار کنار پنجره چه وظیفه‌ای دارد؟

وادار می‌تواند به پایدارسازی قسمت‌های مجاور بازشو کمک کند و مانع از رفتار نامناسب قطعات دیوار در زمان وارد شدن نیروهای جانبی شود.

وجود یا نحوه اجرای آن باید بر اساس جزئیات طراحی دیوار و ابعاد بازشو مشخص شود و نمی‌توان برای تمام پنجره‌ها یک جزییات یکسان در نظر گرفت.

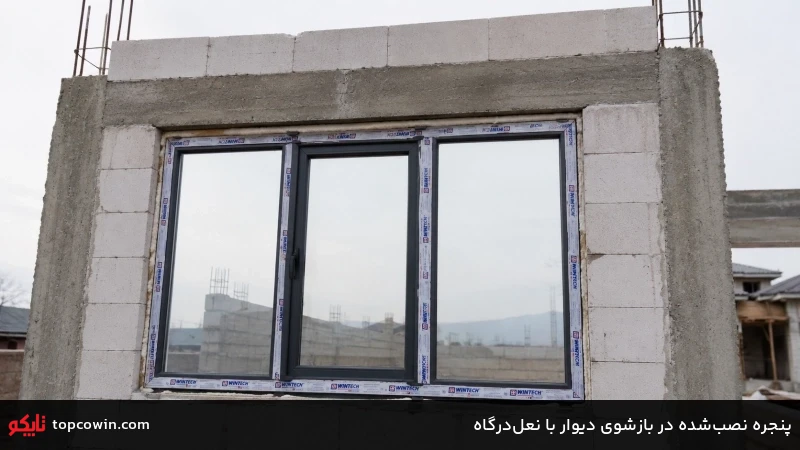

#نعل‌درگاه پنجره چیست و کجا اجرا می‌شود؟

نعل‌درگاه در بالای بازشو قرار می‌گیرد و وظیفه آن مهار و نگهداری بخش بالایی دیوار است.

در بازشوهای بزرگ، اجرای صحیح این عضو اهمیت بیشتری پیدا می‌کند زیرا بخش قابل توجهی از دیوار برای ایجاد پنجره حذف شده است.

#تفاوت وادار، نعل‌درگاه و چهارچوب پنجره چیست؟

چهارچوب بخشی از سیستم خود پنجره است و شیشه، لنگه‌ها و یراق‌آلات روی آن قرار می‌گیرند. وادار و نعل‌درگاه در مقابل به سیستم مهار دیوار و بازشو مربوط هستند.

این سه عضو نباید با یکدیگر اشتباه گرفته شوند. یک چارچوب قوی لزوماً جایگزین وادار یا نعل‌درگاه طراحی‌شده برای دیوار نیست.

#برای انتخاب پنجره مطابق استاندارد 2800 چه نکاتی را بررسی کنیم؟

پیش از سفارش پنجره بهتر است ابعاد بازشو و جزئیات اجرایی آن مشخص شده باشد. سپس مشخصات فنی پنجره بر اساس همان شرایط انتخاب شود.

#قبل از سفارش پنجره چه اطلاعاتی باید از پروژه داشته باشیم؟

حداقل باید ابعاد دقیق بازشو، نوع دیوار، محل قرارگیری پنجره، مشخصات شیشه و جزئیات زیرسازی مشخص باشد.

اگر پروژه نوساز است بهتر است این اطلاعات از نقشه‌های معماری و سازه استخراج شود. برای پنجره‌های بزرگ، هماهنگی مستقیم میان مجری پنجره و تیم سازه از تغییرات پرهزینه در مرحله اجرا جلوگیری می‌کند.

#آیا نوع شیشه و وزن آن در انتخاب قاب تأثیر دارد؟

بله. شیشه بخش قابل توجهی از وزن یک پنجره دوجداره یا چند جداره را تشکیل می‌دهد و با افزایش ابعاد پنجره این وزن بیشتر می‌شود.

به همین دلیل نمی‌توان برای یک پنجره کوچک و یک پنجره چند متری صرفاً بر اساس یکسان بودن نوع پروفیل تصمیم گرفت. ابعاد لنگه، وزن شیشه، نوع بازشو و ظرفیت یراق‌آلات باید با هم بررسی شوند.

#چرا تغییر ابعاد پنجره در زمان اجرا مشکل‌ساز می‌شود؟

چون تغییر ابعاد پنجره ممکن است ابعاد بازشو را نیز تغییر دهد. اگر بازشو بزرگ‌تر شود جزئیات مهاربندی، وادار، نعل‌درگاه و حتی زیرسازی قاب ممکن است نیاز به بازبینی داشته باشند.

به همین دلیل تغییر «مثلاً چند ده سانتی‌متر» در کارگاه همیشه یک تغییر ساده در سفارش پنجره نیست.

#اشتباهات رایج در اجرای پنجره و بازشو

یکی از خطاهای پرتکرار، تغییر ابعاد پنجره بعد از اجرای دیوار است. در این حالت ممکن است مجری برای جا دادن قاب جدید، بخشی از دیوار را تخریب یا بازشو را بزرگ‌تر کند بدون اینکه جزئیات سازه‌ای و مهاربندی مجدداً بررسی شود.

اشتباه دیگر تصور اینکه استفاده از پروفیل سنگین‌تر یا شیشه ضخیم‌تر به معنی رعایت استاندارد 2800 است. این موارد ممکن است عملکرد فنی پنجره را بهتر کنند اما جایگزین طراحی صحیح بازشو و اتصالات نمی‌شوند.

اتکا به مقالات قدیمی نیز می‌تواند مشکل‌ساز باشد. در مطالب مربوط به ویرایش‌های قبلی، اعداد و جزئیات متفاوتی درباره بازشوها دیده می‌شود. برای پروژه‌ای که مشمول ویرایش جدید است باید متن و جزئیات همان ویرایش ملاک قرار گیرد.

#جمع‌بندی

استاندارد 2800 جنس یا برند خاصی از پنجره را اجباری نمی‌کند. تأثیر اصلی آن در طراحی بازشو، مهار دیوار، وادار، نعل‌درگاه، چارچوب و اتصالات دیده می‌شود.

هرچه پنجره بزرگ‌تر باشد این هماهنگی اهمیت بیشتری پیدا می‌کند. به همین دلیل انتخاب پنجره نباید از سفارش پروفیل شروع شود. ابتدا باید مشخص شود بازشو چگونه طراحی و مهار شده است و بعد مشخصات قاب، شیشه و سیستم بازشو انتخاب شود.

اگر برای یک پروژه ساختمانی پنجره عریض یا قدی در نظر گرفته‌اید بهتر است پیش از سفارش، ابعاد بازشو، نوع دیوار، زیرسازی و جزئیات اتصال را با نقشه‌های سازه و معماری تطبیق دهید. این کار از تغییرات اجرایی و هزینه‌های دوباره‌کاری جلوگیری می‌کند.
